Sicherheit der Eisenbahninfrastruktur
durch kritische Kommunikation

Kommunikation in anspruchsvollen Umgebungen:
Beschallungssysteme und Interkomsysteme im Eisenbahnwesen

Produkte und Dienstleistungen

Scrollen

Produkte

smartVES

Sprachalarmierungsanlage (SAA)

SMART-ANSM-01

Adaptives Mikrofon zur Messung des akustischen Hintergrunds

SMART-AMAP-6

Adaptiver Messmikrofon-Aggregationspunkt

ABT-ICDG-1

Bedienkonsole

ICO Notfall

IP-Sprechanlage

ICO PHP

IP INFO/SOS

ISE COMM

Interkom-Server

ABT-DFMS-A PP

Plattform-Meldepunkt

ABT-P20

Schallprojektor

ABT-T2215

Brandmeldelautsprecher

ABT-LA40

Brandlautsprecher

ABT-S206F

Lautsprecher für spezielle Anwendungen

smartVES

Flexible Topologie für große, städtische Bahnhöfe

smartVES ist ein netzwerkbasiertes Beschallungssystem mit TCP/IP-Technologie, das die Eisenbahnnormen (insbesondere hinsichtlich der EMV) erfüllt und vollständig nach EN54 zertifiziert ist.

Ein Schlüsselmerkmal des Systems ist die intelligente, adaptive Klangregelung in Echtzeit, die eine hohe Sprachverständlichkeit auch bei erheblichem Lärm gewährleistet. Das System lässt sich in Fahrgastinformationssysteme integrieren und bietet automatische Ansagen sowie Fernverwaltung. Seine Hauptaufgabe ist die Übermittlung wichtiger Sprachinformationen an Reisende bezüglich Sicherheit, Fahrplänen, Zugverkehr und Dienstleistungen der Betreiber.

Zertifiziert nach EN 54-16, EN 54-4

Geprüft auf EMV-Konformität im Eisenbahnumfeld

Vernetztes Beschallungssystem in TCP/IP-Technologie

Möglichkeit der Fernkonfiguration und -überwachung, ohne Vor-Ort-Besuch

Funktion zur automatischen Lautstärke- und Klangfarbenregelung basierend auf Echtzeit-Lärmsensorwerten

Modularer Aufbau zur Minimierung von Störungsauswirkungen

Möglichkeit der Integration mit Drittsystemen im digitalen Bereich unter Verwendung von IP-Protokollen: IP-Telefonie, Interkomsysteme, Fahrgastinformationssysteme, Visualisierungs- und Managementsysteme (PSIM, BMS, SCADA)

Interkomsystem

Zuverlässige bidirektionale Kommunikation an Bahnhöfen

Das Interkomsystem ist ein fortschrittliches Werkzeug für die bidirektionale Sprachkommunikation, basierend auf dem IP-Protokoll.

Es gewährleistet einen reibungslosen Informationsaustausch an wichtigen Orten wie Bahnhöfen und Bahnsteigen. Dank fortschrittlicher digitaler Audioverarbeitung – einschließlich Rauschunterdrückung, Echokompensation und automatischer Lautstärkeregelung – garantiert das System eine hohe Sprachverständlichkeit selbst in extrem lauten Umgebungen. Die robuste Bauweise und das widerstandsfähige Gehäuse der Geräte gewährleisten einen zuverlässigen Betrieb unter schwierigen Umgebungsbedingungen.

Das System zeichnet sich durch eine einfache Integration mit Sprachalarmsystemen (SAA) und anderen Sicherheitssystemen aus, was ein umfassendes Objektmanagement, eine effiziente Bearbeitung von Notrufen und eine kontinuierliche Überwachung ermöglicht. Zusätzlich werden alle Ereignisse und Gespräche aufgezeichnet, was eine wertvolle Unterstützung bei der Sicherheitsanalyse und dem Krisenmanagement darstellt.

Mehr erfahren

Kommunikationsmittel zwischen Fahrgästen und dem für die Sicherheit im Eisenbahnwesen zuständigen Personal

Digitale Sprachkommunikation in TCP/IP-Technologie

Fortschrittliche Algorithmen zur digitalen Audioverarbeitung

Möglichkeit der lokalen und Fernverwaltung

Grafische Konfigurationsoberfläche

Umfassende Schnittstelle für Audio-Ein-/Ausgänge und Steuerung

Meldung des Gerätestatus an externe Systeme

Integration mit Systemen: Zutrittskontrolle, CCTV, BMS, PSIM, PBX und SAA, mittels SNMP

Server-Redundanz

Automatische Anrufweiterleitung

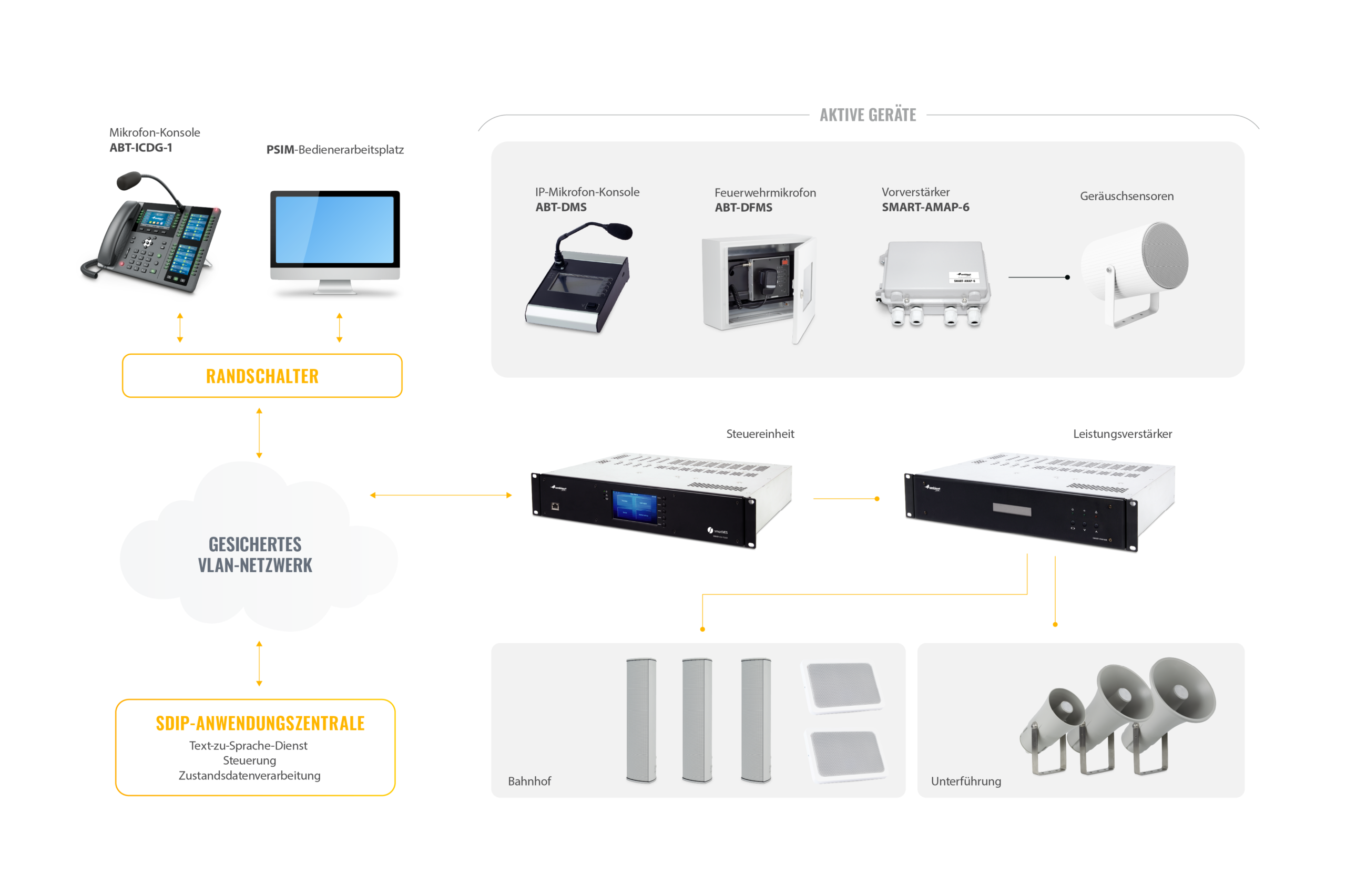

smartVES Zentraleinheit

Das zentrale Funktionselement des Systems ist die zentrale Steuereinheit SMART-CU11. Das System wird durch die erforderliche Anzahl von Steuereinheiten skaliert, die über ein TCP/IP-Netzwerk miteinander kommunizieren und so Flexibilität in umfangreichen Installationen gewährleisten.

Jeder Standort erfordert mindestens eine smart-CU11-Einheit, ausgestattet mit einem Servicepanel mit intuitivem Touchscreen. Die SMART-CU11 erfüllt viele Schlüsselfunktionen: Sie fungiert als digitaler Ansageplayer, Audio-Matrix zur Verwaltung des Signalroutings, Steuerschnittstelle für Verstärker, Brandmeldeschnittstelle und fortschrittlicher DSP (Digital Signal Processor). Darüber hinaus bietet die smart-CU11-Einheit die Integration mit externen Systemen, sowohl über analoge als auch digitale Schnittstellen.

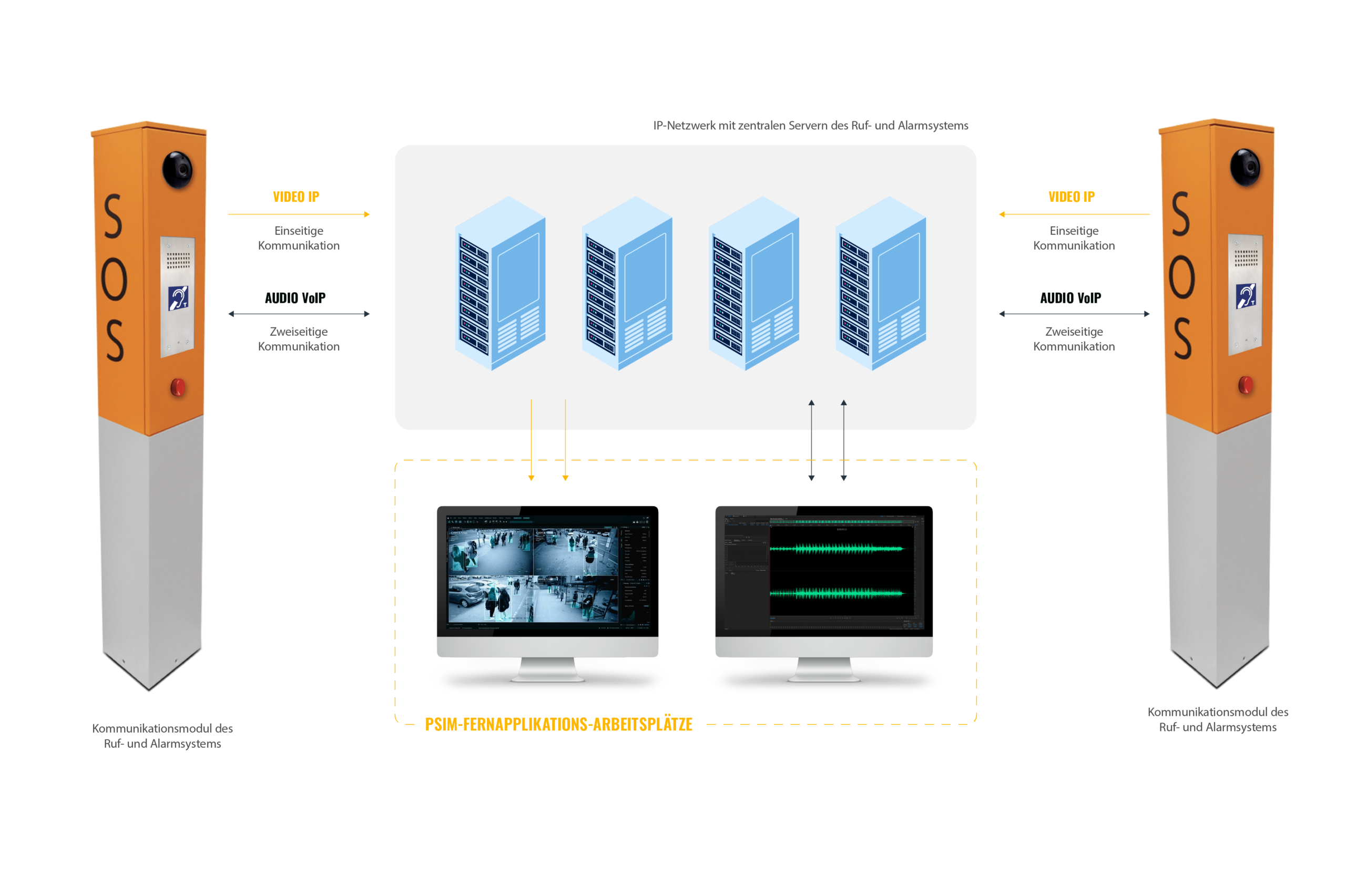

Bidirektionale Kommunikation

Das Interkomsystem ist ein Werkzeug für die bidirektionale Kommunikation zwischen Fahrgästen und den für Sicherheit, Hilfe und Ordnung zuständigen Diensten.

Es besteht aus Kommunikationsmodulen (Interkoms), ausgestattet mit Mikrofon, Lautsprecher und Funktionstasten, die an Bahnhöfen und Haltestellen installiert sind. Alle Übertragungen innerhalb des Systems erfolgen über das IP-Netzwerk. Bediener, die sich in der Steuerzentrale befinden, empfangen Meldungen von den Interkoms und ergreifen entsprechende Maßnahmen. Der Server ermöglicht zusätzlich die Integration des Interkoms mit Drittsystemen, insbesondere mit PSIM und CCTV, was eine umfassende Überwachung und Ereignisverwaltung gewährleistet.

Intelligente smartVES-Algorithmen

STTA
Algorithmus zur Zeit-Transposition
von Sprachsignalen

Funktion zur Anpassung des Tempos von Ansagen. Das System verlangsamt automatisch die von den Bedienern gemachten Ansagen, was deren Verständlichkeit erhöht.

AF
Algorithmus zur
adaptiven Filterung

Funktion zur automatischen Lautstärke- und Klangfarbenregelung basierend auf Echtzeit-Lärmsensorwerten. Das System analysiert das Lärmspektrum und reagiert auf dessen Änderungen durch den Einsatz von Schmalbandfiltern. Dadurch bleiben Ansagen auch unter Lärmbedingungen verständlich.

Intelligente Algorithmen des Interkomsystems

Rausch-
unterdrückung

Eliminiert effektiv unerwünschte Hintergrundgeräusche (z. B. Straßenverkehr, Zuglärm) aus dem Sprachsignal. Erhöht die Klarheit der Kommunikation an akustisch schwierigen Orten.

Echo-
eliminierung

Erkennt und beseitigt das Phänomen des akustischen Echos während der bidirektionalen Kommunikation. Gewährleistet einen natürlichen und flüssigen Gesprächsverlauf und verbessert den Benutzerkomfort.

Automatische
Lautstärkeregelung

Passt den Lautstärkepegel des Audiosignals dynamisch an die vorherrschenden akustischen Bedingungen an. Hält ein optimales Niveau der Sprachverständlichkeit aufrecht, unabhängig von der sich ändernden Umgebung.

Integration von Sprachkommunikationssystemen im Eisenbahnwesen

Intelligente und integrierte SAA- und Interkomsysteme

Ein individueller, auf spezialisiertem Ingenieurwissen basierender Designansatz gewährleistet die Anpassung des Systems an spezifische objekt- und technische Anforderungen.

Integration des
Beschallungssystems

Das Beschallungssystem dient der Übermittlung von Informationen zu Zugfahrplänen an Reisende. Bei großen Bahnhöfen kann dieses System gleichzeitig die Funktion eines Sprachalarmsystems (SAA) erfüllen.

Um eine umfassende Funktionalität und Sicherheit zu gewährleisten, muss das System daher insbesondere mit folgenden Systemen integriert werden:

Fahrgastinformationssystem
Brandmeldeanlage
PSIM-System

Integration des
Interkomsystems

Das Interkomsystem ermöglicht die bidirektionale Kommunikation zwischen Fahrgästen und Bahnpersonal. Dank dieser Funktionalität können die Bediener auf Meldungen und Krisensituationen reagieren.

Zu diesem Zweck wird das Interkomsystem mit Sicherheitssystemen wie den folgenden verbunden:
