Sicherheit in Tunneln
durch kritische Kommunikation

Kommunikation in Gefahrensituationen:
Akustische Warnsysteme und Gegensprechanlagen für Straßentunnel

Produkte und Dienstleistungen

Scroll

Produkte

smartVES

Sprachalarmierungsanlage (SAA)

ICO EMERGENCY S02

IP-Interkom

ABT-ICDG-1

Bedienkonsole

Yellow

Software für das Sicherheitsmanagement

ABT-TNL100

Direktionaler IP66-Tunnel-Lautsprecher mit sehr hohem SPL und EN 54-24 Konformität.

smartVES

Digitales Beschallungssystem für Straßentunnel

smartVES ist ein digitales Beschallungssystem, das für den Einsatz in Straßentunneln entwickelt wurde. Das System basiert auf einem Netzwerk von smart-CU11-Audioprozessoren, die in einer TCP/IP-Architektur verbunden sind. Dies gewährleistet Redundanz, Skalierbarkeit und Betriebskontinuität. Jeder smart-CU11-Prozessor verwaltet Leistungsverstärker, einschließlich eines Reserveverstärkers, wodurch das Risiko von Kommunikationsunterbrechungen minimiert wird.

smartVES bietet Überwachungs- und Sicherheitsfunktionen, einschließlich Selbstdiagnose aller Komponenten (Prozessoren, Verstärker, Mikrofonpulte) sowie der Lautsprecherleitungen. Das Personal hat ständigen Einblick in den Systemstatus, was eine schnelle Identifizierung von Problemen und entsprechende Reaktion ermöglicht.

Modulares Beschallungssystem. Digitale Lösung für verteilte Anwendungen

TCP/IP-Architektur. Die Kommunikation zwischen den Schlüsselkomponenten des Systems erfolgt über ETHERNET

Systemintegration – Konnektivität mit Drittsystemen im digitalen Bereich

Betriebszuverlässigkeit – kontinuierliche Überwachung der Komponenten und integrierte Redundanzen

Digitale Audiosteuerung für vollständige Klarheit der Durchsagen

Der entscheidende Vorteil von smartVES in der Tunnelumgebung ist die digitale Audioverarbeitung mit Zeitverzögerungsfunktion (bis zu 30 Sekunden). Dies ist unerlässlich, um Echo und Resonanz zu minimieren und vollständig verständliche Durchsagen zu gewährleisten, selbst für Personen in fahrenden Fahrzeugen. Dies ist entscheidend für eine effektive Evakuierung und Sicherheit.

smartVES integriert sich digital mit externen Systemen wie SCADA, Funksystemen (RF), PSIM und Gegensprechanlagen. Es nutzt offene Protokolle (SNMP, BACNET, SIP, UDP/RTP), was den Datenaustausch und die Automatisierung von Alarm- und Informationsprozessen gewährleistet. Dies ermöglicht sowohl die automatische Generierung von Durchsagen als auch die Ereignismeldung und unterstützt ein effektives Krisenmanagement.

Interkomsystem

Für bidirektionale kritische Kommunikation

Die Gegensprechanlage ist ein Werkzeug für bidirektionale Sprachkommunikation in Straßentunneln, entscheidend für das Notfallmanagement und den reibungslosen Betrieb. Sie ermöglicht den Informationsaustausch zwischen dem Operator im Tunnelleitzentrum und den Nutzern der Anlage sowie den im Tunnel arbeitenden technischen Diensten.

Das System basiert auf dem TCP/IP-Netzwerk des Tunnels und nutzt das SIP-Protokoll für die Kommunikation zwischen Bedienerkonsolen und Notfall-Gegensprechanlagen. Es umfasst einen Verwaltungsserver mit Redundanzoption, der für die Synchronisierung, Überwachung der Systemkomponenten und deren Integration mit externen Systemen verantwortlich ist. Der Server gewährleistet auch Audioaufzeichnung, was eine wertvolle Unterstützung für die spätere Ereignisanalyse darstellt.

Gegensprechanlagen, die für den Einsatz in Tunneln entwickelt wurden, zeichnen sich durch außergewöhnliche Widerstandsfähigkeit gegenüber schwierigen Umgebungsbedingungen aus, einschließlich Feuchtigkeit, Vibrationen oder wechselnden Temperaturen. Um maximale Sprachverständlichkeit unter den akustisch anspruchsvollen Bedingungen des Tunnels zu gewährleisten, ist das Tunnel-Gegensprechsystem mit fortschrittlichen digitalen Audioverarbeitungswerkzeugen ausgestattet (z. B. Rauschunterdrückung und Echounterdrückung), was die Klarheit der Übertragung auch in lauter Umgebung garantiert.

Mehr erfahren

Nutzt das TCP/IP-Netzwerk des Tunnels und SIP-Kommunikation (Bedienerkonsolen und Notfall-Gegensprechanlagen)

Bidirektionale Sprachkommunikation: unerlässlich für Notfall- und Betriebsmanagement

Ermöglicht die Kommunikation zwischen dem Operator des Tunnelleitzentrum, den Tunnelnutzern und den technischen Diensten

Umfasst einen Verwaltungsserver (mit Server-Redundanzoption) für Synchronisierung, Überwachung und Integration mit externen Systemen

Möglichkeit der Gesprächsaufzeichnung für spätere Analyse

Gewährleistet hohe Sprachverständlichkeit auch unter akustisch anspruchsvollen Bedingungen

Gegensprechanlagen sind auf Langlebigkeit in der anspruchsvollen Tunnelumgebung ausgelegt

Umfassender Sicherheitsansatz

Zentrales Management

Vollständig digitale Architektur

Integration mit externen Systemen

Sicherheitsoptimierung

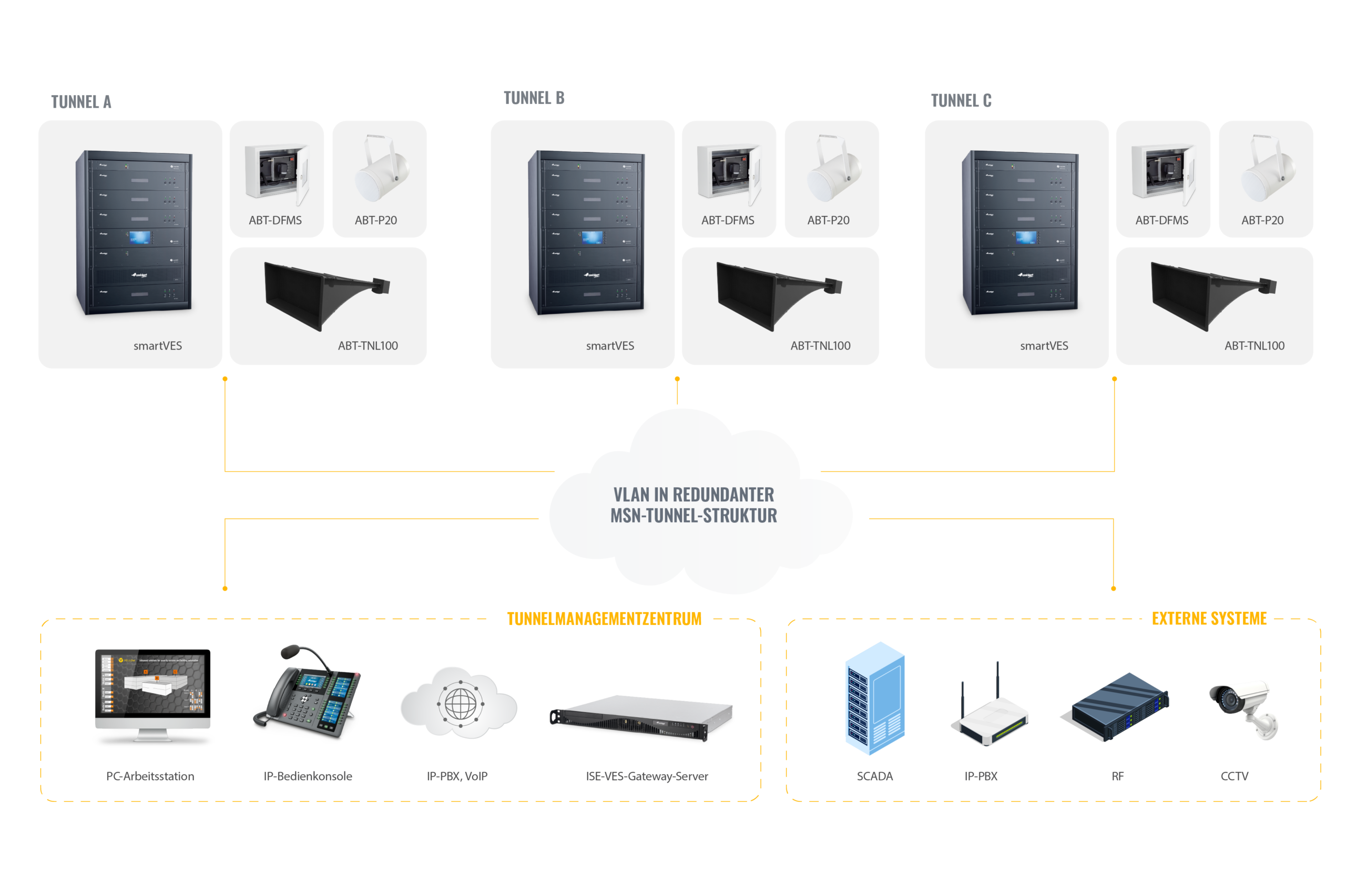

Integration von Sprachkommunikationssystemen im Tunnel

Die Integration kritischer Kommunikationssysteme in Tunneln bildet die Grundlage für ein effektives Sicherheits- und Betriebsmanagement. Akustische Warnsysteme (SAA) und Gegensprechanlagen werden mit Blick auf vollständige Kompatibilität und problemlose Zusammenarbeit entwickelt.

Die umfassende Integration gewährleistet einheitliche Kommunikation, Automatisierung von Alarm- und Informationsprozessen sowie zentrales Management, was das Sicherheitsniveau und die Betriebseffizienz der gesamten Tunnelinfrastruktur erheblich erhöht.

Überwachung
und Verwaltung

SCADA-System
PSIM/BMS-System

Kommunikation
und Beschallung

Funksysteme (RF)

Alarmierung

Signalisierungssystem SSP (SAP)

Spezialisierte Lautsprecher

In der akustisch anspruchsvollen Umgebung von Tunneln finden Lautsprecher mit mechanischer und umweltbedingter Widerstandsfähigkeit (Feuchtigkeit, Vibrationen, Verschmutzung) besondere Anwendung.

Lautsprecher werden für präzise Richtwirkung und hohe Effizienz entwickelt, wodurch Echo minimiert wird. Sie garantieren maximale Sprachverständlichkeit in dynamischer Umgebung, was für die Sicherheit und Wirksamkeit von Alarmdurchsagen entscheidend ist.

Lautsprecher
